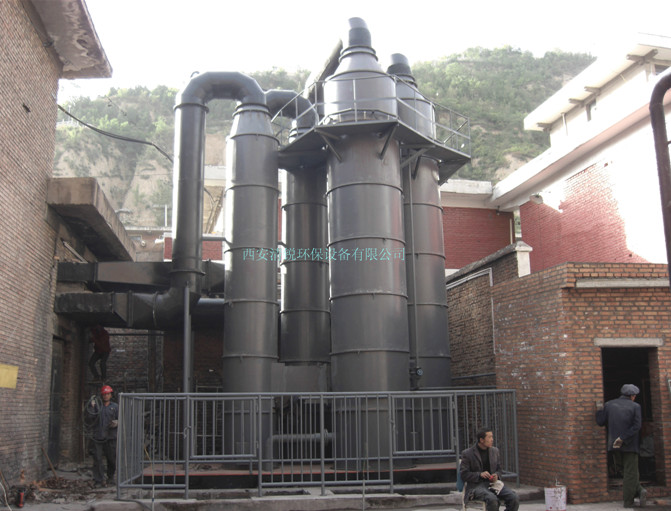

FTS—S型雙置式水膜脫硫除塵器為雙塔結構，付塔由煙氣進口、文丘里段管、噴淋霧化系統、循環水系統、自動控制系統等組成，主塔由導流管從付塔連接至主塔，主塔由布水槽、溢流孔和脫水系統組成。
原理
煙氣從付塔體頂部進入，經過內置文丘里管，文丘里喉部裝有噴淋系統，噴淋水中含有脫硫劑，在通過文丘里管的噴淋水在高溫高壓運動中被氣化，氣化狀的脫硫劑和煙氣中二氧化硫迅速反應，其反應方程式：2NaOH + SO2→ Na2SO3+ H2O;Na2SO3+ SO2+ H2O → 2NaHSO3。脫硫劑同時捕捉煙氣中的粉塵，使粉塵比重增加，為下一級的除塵效率創造條件。煙氣在通過付塔噴淋霧化處理后，由導流管連接進入主塔體。煙氣通過切向進口進入主塔體做螺旋上升運動，在離心力作用下，煙氣中的粉塵被迅速分離，分離后粉塵被甩向塔體內壁，由布水槽流出的水膜從上而下帶入塔底，通過溢流口流入循環池中，由機械刮板式出渣機做清渣處理。經過脫硫除塵后的煙氣通過引風機排入大氣中。
主要技術性能和參數
除塵效率：>97%;
脫硫效率：>90%;
進口煙速：18～22m/s;
出口煙速：16～20m/s;
捕滴器筒體上升煙速：3.5～5.5m/s;
溢流槽靜壓：2～5mmH2O;
筒體阻力：70～120mmH2O;
水氣比：0.12kg/m3;
耗水量G(kg/h)：G=a×Q，a為水汽比，Q為每小時處理煙氣量m3/h;
除塵后煙氣溫度：50～80℃。
設備尺寸表
參數 規格 |
FTS-S -2 |
FTS-S -4 |
FTS-S -6 |
FTS-S -8 |
FTS-S -10 |
FTS-S -15 |
FTS-S -20 |
FTS-S -35 |
|
|
主塔內徑 |
800 |
1000 |
1200 |
1520 |
1600 |
1900 |
2200 |
2800 |
|
|
主塔外徑 |
1000 |
1200 |
1000 |
1720 |
1900 |
2200 |
2600 |
3200 |
|
|
付塔內徑 |
600 |
600 |
800 |
1000 |
1000 |
1600 |
1600 |
1600 |
|
|
付塔外徑 |
800 |
800 |
1000 |
1200 |
1200 |
1900 |
1900 |
1900 |
|
|
主塔高度 |
5000 |
6000 |
7000 |
8000 |
7900 |
12000 |
13500 |
14300 |
|
|
付塔高度 |
5000 |
5000 |
5000 |
6000 |
6000 |
7900 |
7900 |
1900 |
|
|
主塔進口 |
200×400 |
400×650 |
400×650 |
820×640 |
800×600 |
800×600 |
840×1100 |
800×1600 |
|
|
主塔出口內徑 |
400 |
600 |
750 |
750 |
800 |
1000 |
1000 |
2000 |
|
|
付塔進口內徑 |
350 |
350 |
400 |
600 |
600 |
800 |
800 |
800 |
|
|
付塔出口 |
250×480 |
250×480 |
200×400 |
400×650 |
400×650 |
800×600 |
800×600 |
800×600 |
|
|
處理煙氣量（m3/h） |
4900~ 6250 |
9800~ 12700 |
15500~ 19880 |
22000~ 26000 |
24600~ 32600 |
42000~ 48000 |
49100~ 61600 |
86000~ 110800 |
|
|
重量 |
8 |
10 |
12 |
18 |
24 |
35 |
52 |
68 |
安裝方法及注意事項
1、雙置式水膜除塵器有臺式和快裝式兩種，快裝式為每節1.25m，在現場組裝完成;
2、除塵器供水系統、風管、沉淀池等附屬設施應在安裝施工時統籌設計、規劃和實施;
3、進出口煙道尺寸應根據我公司提供設備的法蘭尺寸制作和連接;
4、筒體連接處采用輝綠巖水玻璃膠泥，按配方配制;
5、溢流槽是關鍵部位，確保在筒體內部溢水均勻，形成水膜，并且筒體外部無漏水現象;
6、系統安裝好后要整體復查一遍，進行各處的工藝和安裝檢查。
運行維護
1、運行前應檢查安裝情況是否符合要求，供水系統要暢通，排灰口水封要嚴密不漏;
2、運行前，應先開引風機，再向供水系統供水。停爐時，應在關閉引風機前停止向系統供水(運行中筒體絕不允許斷水)。經常檢查溢流槽水流是否暢通，要經常觀測煙溫情況及煙氣阻力情況;
3、盡量采用含堿性廢水或鍋爐沖渣水來中和沉淀池中的酸性廢水，廢堿水中和后的廢水經沉淀過濾后，可循環使用。循環水的PH值一般保持在9~12之間。當?shù)陀诖酥禃r及時補充堿液;
4、如除塵器長時間停運或運行時上部水槽出現泛水現象，則應用清潔水源(如自來水等)沖刷水槽，以便清除水槽內的積灰，保持水槽內水流的暢通。
5、脫硫加藥裝置盡量采用自動加藥系統，以便加強投加藥劑量的精度和操作人員的勞動強度，同時保證脫硫效率的穩定性
